浮遊式TVカメラ調査の内容

浮遊式TVカメラ調査は、流水を活用して4方向カメラを水路トンネル内に流すことにより、 断水手続きを必要とせず、安全に水路トンネル内部の損傷状況を把握できる調査手法です。
下水道・工業用水道・農業用水施設などの定期点検、大地震発生後の緊急点検など 迅速な対応が求められる場面においても、止水作業を行うことなく調査を実施できるため、 早期の状況把握と適切な対応策の検討が可能となります。

\点検をもっと手軽に!/

断水不要

水面自然流下タイプなので導水・送水・配水を止めずに調査ができます！利水ユーザーへの影響がありません

安全性の確保

トンネル内の調査は浮遊式TVカメラのみ!作業に人が立ち入る必要がなく、安全性を確保した調査が可能です。

小型・軽量

浮遊式TVカメラは人力での運搬、投入・回収が可能なため、取扱いが容易です。

ケーブルレス

ケーブルレスで長距離トンネルや急カーブにも柔軟に対応します。ケーブルの長さを心配する必要がありません！

調査結果も一目でわかります！

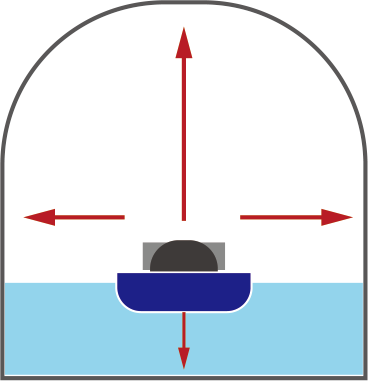

前方・上部・左右の4方向を高精度の映像で撮影し変状の抽出が可能です。
施設の健全度評価や、今後の維持管理計画に対応します。

※4方向カメラとは別に360度カメラを設置して撮影することも可能です。

を確認可能

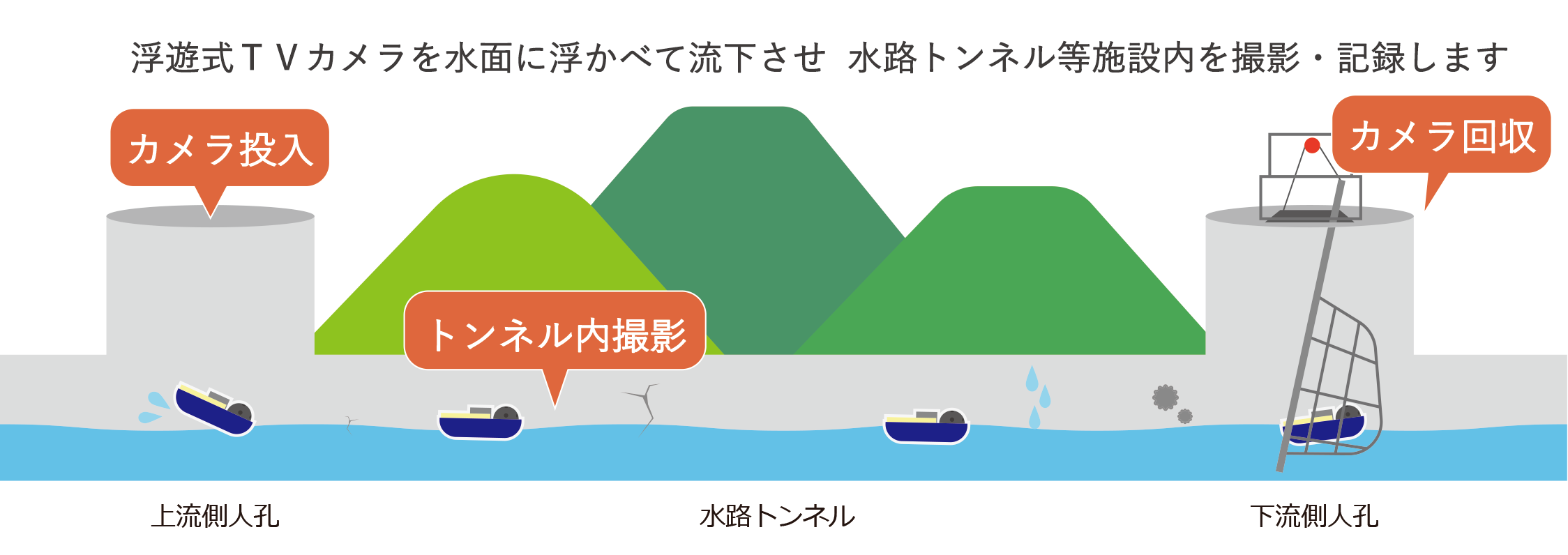

調査方法

調査結果とその活用

早期発見

高精度な映像で、
変状による
異常箇所の
早期発見が可能

早期対応

調査結果に基づいて
次段階の詳細調査計画や補修計画等に
早期対応

施設の長期的な
維持管理が可能に！

調査仕様

対象とする水路トンネル
	内空断面寸法	幅1.0m×高1.0ｍ～幅4.0ｍ×高4.0ｍ（程度）
	水深	0.3m以上
	水面～天井高さ	0.5m以上
	流速	0.1～2.5m/s (流速が大きくなる程撮影画質が低下します。)
	調査延長	流速1.0m/sの場合　調査延長約12㎞
	調査範囲	水面より上（気中部）のトンネル天井と側壁が主な撮影対象 となります。

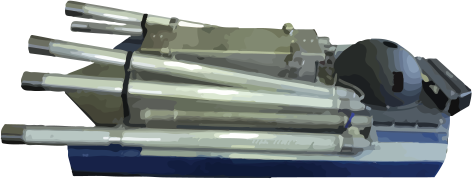

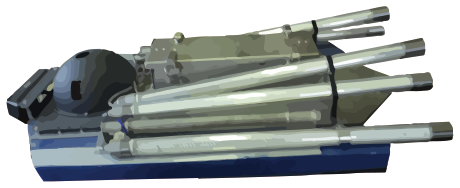

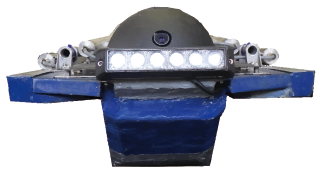

機材諸元
	材質	SUS304　FRP　アクリル
	外寸法	幅約0.5ｍ　長さ0.95m　幅0.35m
	重量	約30㎏
	主要装備	TVカメラ（約200万画素）4台　バッテリー　LED照明器（6本） データロガー

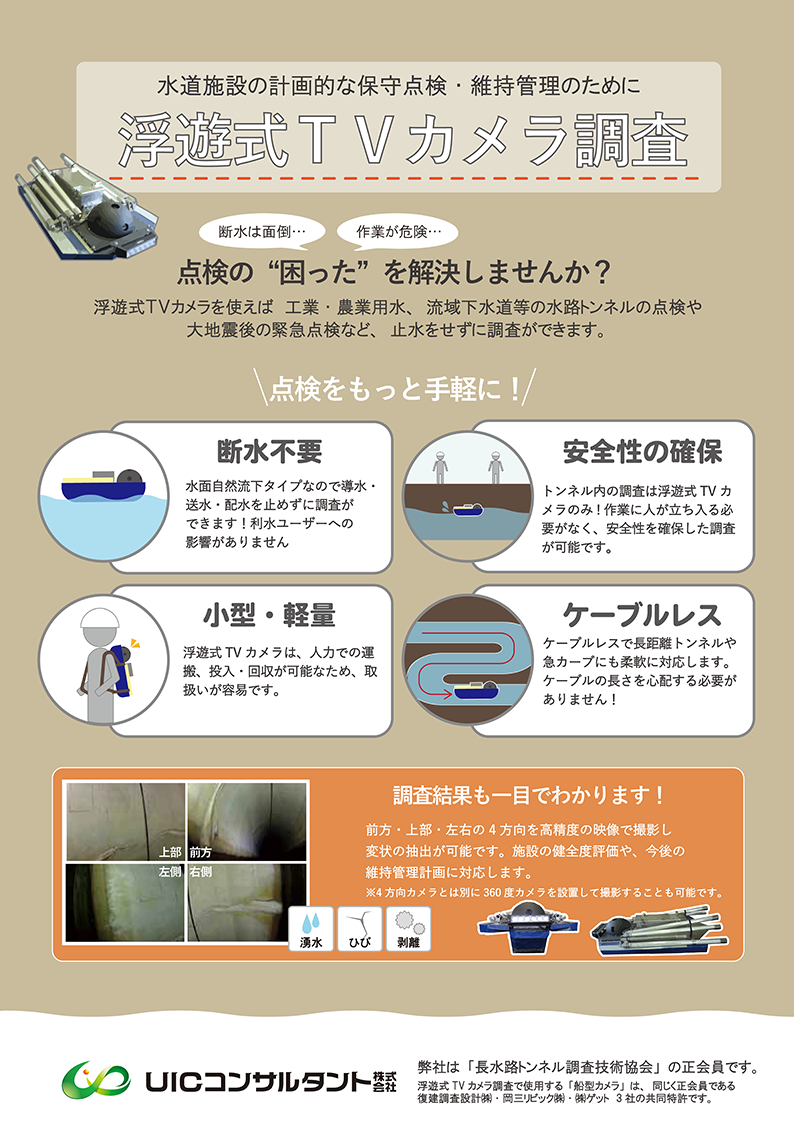

パンフレット

浮遊式TVカメラ調査についてはパンフレットをご覧ください。ダウンロードはこちら。
